用通用单片机制作MIDI键盘【zt】

用通用单片机制作MIDI键盘

作者：徐斌

有些计算机音序软件支持用电脑键盘模拟琴键，可通过计算机键盘将音符输入计算机，有爱好者就用电脑键盘的控制芯片改装玩具电子琴，将其并接在计算机键盘上，称之为电脑琴，但这种控制芯片本身并不是为演奏音乐开发的，单音演奏还可以，在多个按键压下时会出错。本文将介绍如何用通用单片机实现MIDI键盘功能，并改装各种电子琴，与计算机连接，从而实现通过MIDI接口，把电脑变成真正的，可支持复音的电子琴。

 一、MIDI信号及声卡的MIDI接口

MIDI 是一种异步串行通讯协议，其传输速率为31.25 K baud (每秒31250位)，每个字节包括10 位，1个起始位，8个数据位，1个停止位，每个音符的开（或关）命令有3个字节，经计算，不到1mS即可传输一个音符的开关命令。MIDI的数据流是单向的，不进行应答，设备发送音乐信息时，不管接收设备的状态，而接收设备收到的信息，经校验正确的则执行，错误的就忽略——这样规定是由音乐本身的特点决定的，可以丢掉音符，但不能搞错节拍，实时性最优先。从物理层面上看，MIDI信号是电流传输的，5mA代表逻辑“0”，0mA代表逻辑“1”。MIDI设备连接时，必须将输出与另一设备的输入连接。

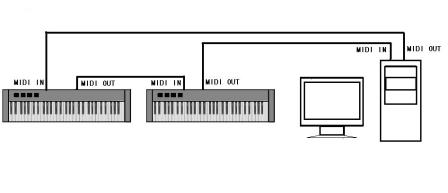

 图1 典型的多个MIDI设备连接方式

　　计算机声卡的MIDI／GAME接口是１５针的D型连接器，其中与MIDI相关的有：

1     +5V               +5 VDC

4     GND                 地

12    MIDITXD             MIDI 输出

15    MIDIRXD             MIDI 输入

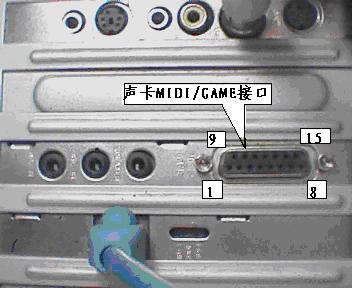

图 2 声卡上的 MIDI/GAME接口

二、 单片机如何产生MIDI信号

本节介绍如何用目前在国内处于最主流地位的５１系列单片机产生MIDI信号。实际上，这包含了两层意思　：１．如何产生符合　MIDI协议的串行数据。２．接口电路。

绝大多数５１系列单片机都有串行通讯控制器（UART）,配合合适的晶振，正确地设置UART的工作参数，就能够自动产生所需的串行数据。使用定时／计数器１（T/C1）作为波特率发生器。将串行口设置为方式１工作状态（１０位异步收发，波特率由定时器控制），使用６MHz晶振，T/C1设为自动装入８位计数器状态（TMOD置为2xH），SMOD＝1，TH=FFH，此时正好发生31.25K的串行通讯数据，适用于MIDI协议。

串口及定时／计数器初始化如下：（C语言例程，下同）

void format();

   　{　TMOD=0x21;　　　　//T/C1工作于８位自动装入状态//

           TL1=0xff; TH1=0xff ;  // T/C1常数，确定波特率//

            SCON=0x50 ;       //设串口工作于方式１，//

         PCON=0x80 ;         //相当于SMOD=1;//

         TR1=1;            //T/C1开始计数//

}

MIDI协议中，每一次音符操作，命令包含３个字节，连续发送，依次为　“命令＋通道号”，“音符”，“力度”。命令的第一个字节的最高位为１，通道为０－１６，第二字节最高为位０，音符号为０－１２７，第三字节最高位为０，力度０－１２７。

发送一个音符命令：（参数　cc,kk,vv分别为“命令＋通道号”，“音符号”，“力度”）

void send(uchar cc,kk,vv)

 {   TR1=1;      //开计数器//

 SBUF=cc;    //写入寄存器//

 while(TI==0); //等待发送结束//

 TI=0;        //清发送标志//

 　　　SBUF=kk;

 while(TI==0);

 　　　TI=0;

 　　　SBUF=vv;

 while(TI==0);

   TI=0;

TR1=0;

}

MIDI命令简表

前面已经介绍过，MIDI信号是单向的数据流，输出设备不管接收设备的状态，只是连续发出命令， 因此，MIDI键盘作为发送设备，只需输出，对于51单片机，其TXD即可作为MIDI信号的输出口，若不用转发别的MIDI设备信号，RXD实际上就没必要使用了。用51单片机的TXD脚，与声卡的MIDI-IN脚（１５脚）相连，就可以很好的产生所需的MIDI信号，驱动声卡。这种连接方式并不是　MIDI协议中规定的标准的驱动方式，在MIDI协议中，采用了隔离传输的方式，两个设备不是共地的，本文介绍的电路，由于要从MIDI接口取电，必然形成共地的连接方式，这样，直接用单片机的高电平输出 5mA电流，低电平电流接近0，就能工作，但由于不是隔离传输，传输距离不能太长。

三、控制板电路

电路原理图如3所示。采用51系列单片机最小系统的标准电路，声卡 MIDI接口的1，4脚为供电输出，分别为 VCC、 GND ； 15脚为MIDI-IN，接单片机串行输出脚　TXD。单片机的P0，P2口用来扫描键盘，可提供8x8的键盘扫描能力。绝大多数的电子琴的键数小于６４，这样的安排够用了。其他剩余的各脚，可用作工作参数预置，用来设置键值初值及所占MIDI通道号等。单片机采用89c51或其他兼容单片机，包括89s51,89f51,8751,97c51等。上拉电阻排选10kΩ, MIDI接口插头是15针的D型连接器，一般都标出了其引脚标号，按标号连接即可。给出的原理图及印制版图，都是完整的，可直接使用。

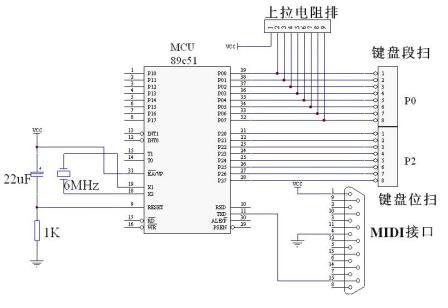

 图3  单片机MIDI控制器电路图

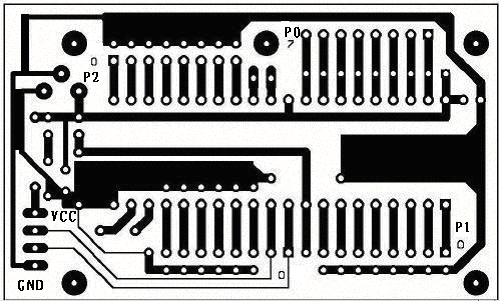

图 4  控制部分印制板图   采用89c51或兼容单片机

四、用玩具琴键盘改装MIDI键盘

  要分辨数十个按键的状态，最简单经济的方式就是采用矩阵式扫描键盘，其电路原理图如图5所示

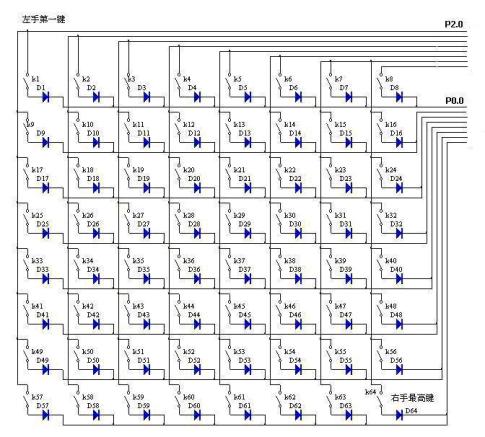

图5 键盘的电路原理图

键盘以扫描方式工作，具体过程：

先由P0口发出段选通，每次选通一段，相应段选线被置为低电平，读P2口，被压下的键因与段选线接通，相应的端口输入为低电平，这样就完成了一段键盘（8个键）的状态读入过程，做8次循环，每次P0口的段扫移位一次，就完成了64个键的状态读入。由于乐器演奏时经常会有多个键同时压下的状态，若不加处理， 则可能出现几个段选通过按键短接在一起的情况，从而互相干扰导致逻辑不清，因此，在每个按键上串接二极管，用来阻隔无效的段选信号（高电平），使其不起作用， 这样就可完全分辨出每个键的状态， 而不会产生混乱。

乐器键盘的扫描与响应方式也有自己的特点，在扫描到键盘值后，与前一次的键盘状态比较，如不变，则不响应，有变化，则判断是被压下还是抬起，发出相应的MIDI命令，并纪录新的状态。

扫描8X8键盘的程序如下，程序中的key_number[i]是全局数组， 用来存贮按键状态，addition是全局变量，是设定该键盘第一个按键对应的MIDI音符的键值，全局数组和全局变量要在主程序中定义，程序中调用了前面给出的send(cc,kk,vv)函数：

      void scan_key()

      { uchar i,j,k,r,mmm,xu;

k=0xfe;             // k值为段选输出初值，第一位为0

       for (i=0;i<8;i++)

{  P2=0xff;

          P0=k;             //输出段选值

           k=(k<<1)+1;        //段选标志左移，末位补1，为下一循环准备

          mmm=0x01;        // 设按键查询指针初值

           r=P2;             // 读入键值

         P0=0xff;             //关闭段选输出

           xu=r^key_number[i];         //查询键值是否改变，xu 为1的位为产生变化的按键

           key_number[i]=r;        //新的键值存入数组

      for (j=0;j<8;j++)           //作8次循环， 判断具体产生变化的键

{ if((xu&mmm)!=0)           //用指针选择被测的键

        {  if ((r&mmm)!=0)   //判断最终情况，以确定是被压下还是释放

              {send(0x80+chnal,i*8+j+addition,40);}  //关闭声音，键值=i*8+j+addition

             else{send(0x90+chnal,i*8+j+addition,127);}  //开始发声

               }

    mmm=mmm<<1;            //指针左移， 判断下个键

   }

}

}

MIDI协议中规定，全部的音符共128个，中央C音符对应的键值为60，为适合不同键数的键盘，必须为扫描到的键值加上相应的初值，使得第一个键正是所需的音符，程序中的变量addition 就是这个初值。

主程序的工作过程是上电复位后初始化，随后循环调用键盘扫描程序，在本人提供的程序中还加进了诸如移调，通道号设置，初始值设定等功能，全部用单片机剩余的I/O口对地短路来设定，以适合各种不同的键盘，详见程序文件。将程序用C51编译软件编译成执行代码，烧录至51单片机芯片，和外围器件一起装到印制板上，就制成了MIDI键盘控制板。

本人利用上述控制板，分别用玩具琴和低档电子琴的键盘，改装了多个MIDI键盘，均获成功，受到好评，现一一介绍：

1.钢片琴：老式的阻容震荡式电子琴，等效电路如图6，它是用按键选通不同阻值的电阻， 改变振荡器的频率来产生音符的，当两键同时压下，将导致电阻并联，参数混乱，还有的采用串联电阻网络,多键压下时,只有与振荡电路最近的一个电阻有效, 而其他的被短路, 因此都不能支持复音，只能单键演奏，不能直接改成扫描式键盘，须作较大改动。

改装时，去除所有的振荡电阻，将钢片电极剪为数段，每8个键为一段，每段接一位段扫，从左至右对应单片机P0口，从低到高。每段按键都由8个键组成，经二极管（1n4148）按顺序将每段相应的按键连在一起，接入一路位扫(P2)，最后一段不足8个可空着，共8路，最终电路参考图7。

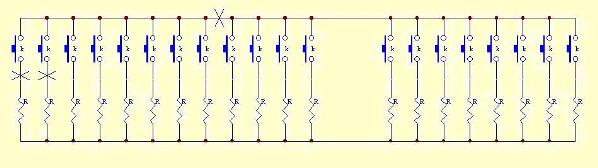

图6  钢片琴改装示意

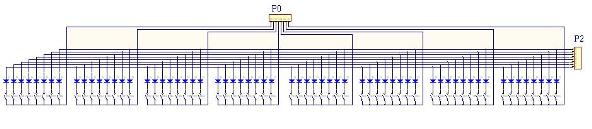

  图7  改装后的玩具琴键盘电路图 ，P0与P2接在控制板相应的连线上

2．扫描式电子琴：这类电子琴已经做好了键盘的电路板，多数的琴线路与图7类似，只是键数不等，断开原来的电路，按照图7 将P0,P2连接到控制板上即可。

注意有些型号的电子琴扫描电路的工作逻辑不一样，为充分利用其线路板，可通过修改扫描程序来实现硬件最少的改变，这需要能充分分析原琴的电路，并弄懂键盘扫描原理，有编程能力的人做，否则，须对原板的线路按照图7 电路改装，用本人的程序来实现。有能力编程的读者，对原程序稍加修改，把键值换算正确，就可以适合各种扫描式键盘，直接与控制板连上，而不需要对键盘硬件做改动。这些琴大致有两种情况：

一种情况是每段的按键少于8个，这种情况下，在换算键值时，按照具体情况，把算式中的常数改一下即可；

键值=段号x常数+键号+addition

另一种是二极管的方向相反， 这种情况下，扫描方式可不变， 但按键的排列会产生变化，连接控制板的段选和位选接线对调，把计算键值的算式改变，同样可不用改动键盘硬件。

键值=键号x常数+段号+addition

上两个算式中的“段号”“键号”分别是扫描程序中规定的变量i 和j 。

改装好的MIDI键盘，直接插到计算机声卡的 MIDI/GAME接口即可，安装好支持MIDI键盘输入的音序软件，你的电脑就变成了一台集演奏，制作于一身的MIDI音乐制作设备了。使用模拟电子琴软件，就是一台电子琴，而且可以直接利用电脑的强大功能进行录音，重放，或生成MIDI格式文件， 这是普通电子琴做不到的功能。如果使用音乐制作软件， 还可以进行后期制作，在不同的MIDI通道中用不同的音色演奏，编辑合成后可达到小型乐队的效果。

在这里，列出一些MIDI软件及其官方网站，可去下载软件的演示版，利用搜索引擎也可以找到其他的下载站点，它们都是本人试用过的，支持 MIDI 键盘的音序软件。

MidiRunner    英文软件，模拟电子琴

http://web.tiscali.it/midirunner/midirunner.htm

HappyEO      国产软件，模拟电子琴，有自动伴奏风格组，界面漂亮

              http://www.happyeo.com

Cakewalk     音乐编辑制作软件，功能强大

http://www.cakewalk.com

BBW       自动伴奏，功能强大

http://www.pgmusic.com/

还有其他一些电子琴模拟软件，从互联网上可以查到， 只要支持MIDI口输入，都可以使用。软件安装没有特别要求，需注意的是，电脑声卡的驱动程序要装好，软件使用时， 要设置允许外部MIDI设备输入，输入口选择为 “MPU401”, 输出口要选择能让声卡演奏MIDI的选项，因声卡不同，名称各异，如果在使用软波表时有延迟，可选择频率合成输出。

在本文中给出了MIDI命令简表，表中所列的控制器（cc=B+通道号，kk,vv），音色切换和弯音轮命令，也是MIDI中也很常用的命令，其中有开关量， 也有模拟量，有兴趣的读者， 可以利用芯片的剩余接口，扩展测量能力，给你的MIDI键盘增加更多的功能。

本文给出的程序，没有MIDI转发功能，所以只能发出在本键盘上演奏的MIDI命令，有兴趣的读者可以自编程序，加入转发部分，就可以把几个键盘串接在一起，利用不同的MIDI通道 共用一台电脑演奏。给本控制器单独提供5V电源后,还可以接入其他的MIDI设备，比如具有MIDI输入口的电子琴或合成器，变成双键盘，使其发挥更大的效能。

配合本文电路的单片机源程序和已编译的16进制代码文件，随本刊光盘提供，也可到d-originality.51.net 网站的资料区免费下载，如果有烧写51系列芯片的设备，就可以自行编程。
