行车记录仪已经用了2年多了， 原配的电源因经常导致记录仪死机， 早就换了自己DIY的
这次是因为觉得以前DIY的体积太大 闲的没事重做了一个 体积小巧多了
按我的老传统顺便就把电压表给集成进去了 还有一个外置的USB口可以给手机充电

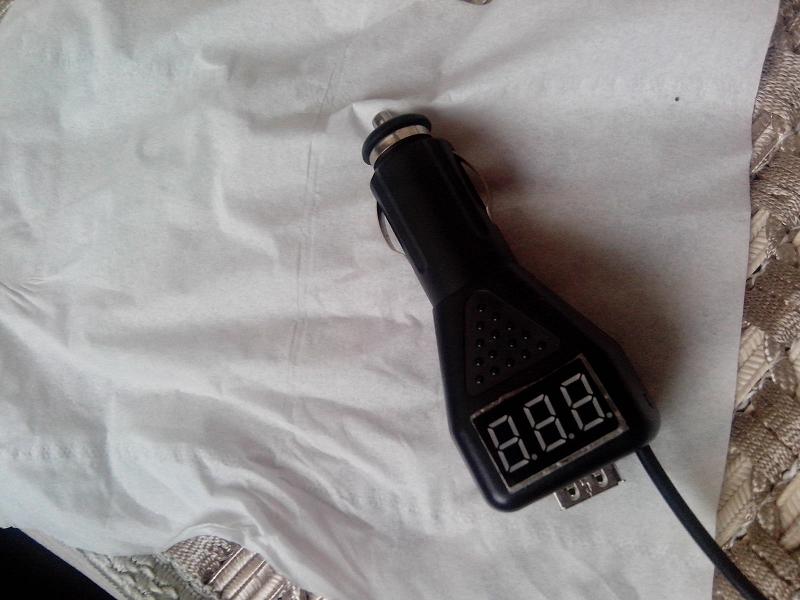

改好的图片 内置1个USB口 和1个5V输出电源（供行车记录仪用）这样也不影响手机充电了
一个2线电压表， 用来检测电瓶电压， 一旦发现电瓶可能出现亏电的情况好及时发现

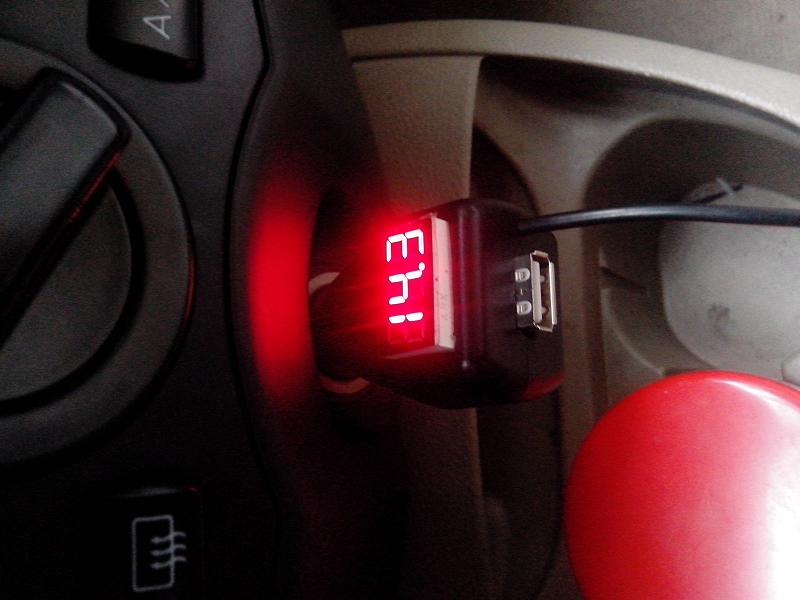

13.7V 大概是开车一段时间后稳定值 算下来和12v电瓶浮充的差不多

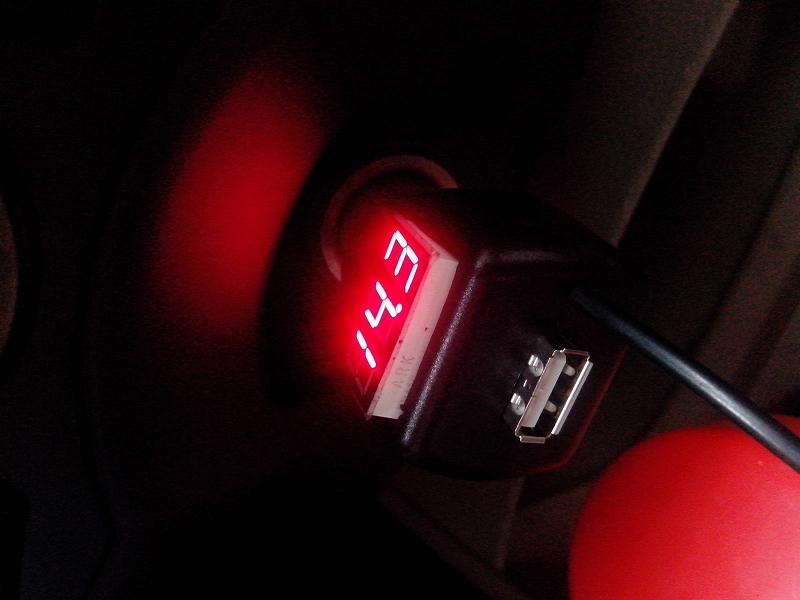

这个是刚开始发动的时候

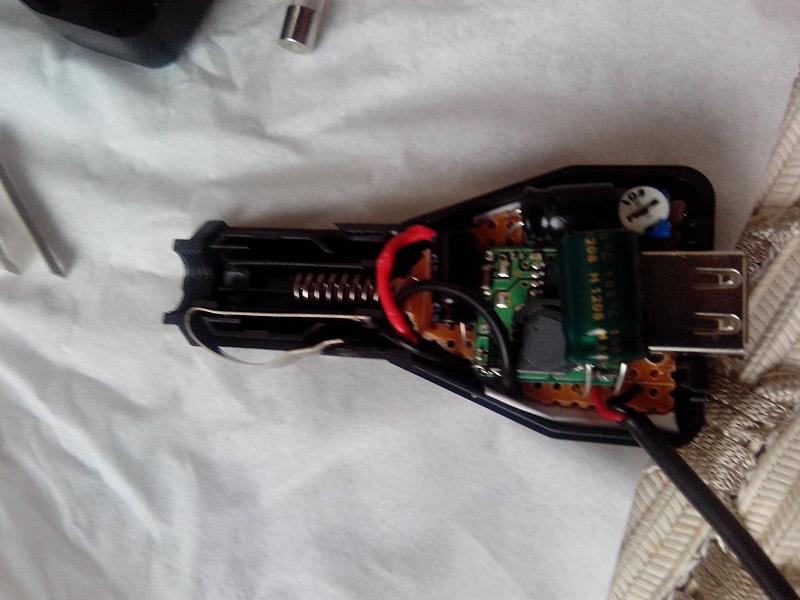

呵呵 也发个内部裸照看看

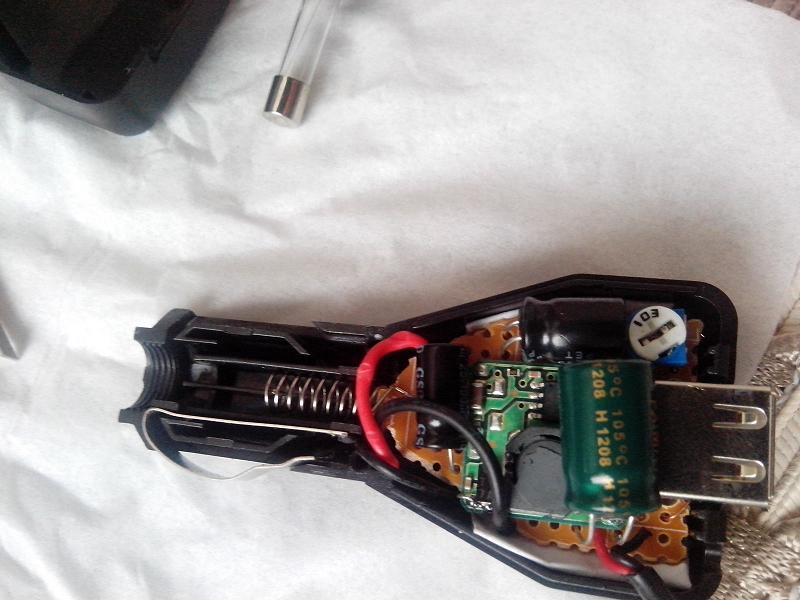

降压模块采用3R33 这个体积小装在里面正合适 电流大概可以到3a
里面有个103电位器可调节USB输出电压 现调节到5v左右 估计没啥事也不会去调节了
行车记录仪的电源线单独引出 这样不至于影响手机充电
发现：刚开始做好 USB输出正常 但是行车记录仪无法工作 觉得很郁闷 后来加了那个绿色的电容 680uF问题解决，
另外本来想做个开关 可同时检测电瓶电压 和输出电压，改造空间也是有的 后来发现意义不大 就算了
3R33没有另外加隔离 ，因为我一般不会直接在车上充手机， 那个USB口主要用在备份 再需要的时候使用
就算12v到输出端 也最多烧了行车记录仪 这玩意也就100来块 无所谓，
另外 以我用过的10多个3R33 被烧坏的几乎没有
目前稳定运行了2天未发现有啥问题~
这次改造主要是冲着小体积做的， 本来想直接装在中控面板里面的， 只是不愿意在中控面板上面打孔 就算了
